Motorradgetriebe: Aufbau, Funktion und häufige Probleme
Das Getriebe ist ein zentraler Bestandteil des Antriebsstrangs eines Motorrads. Es hat die Aufgabe, die vom Motor erzeugte Kraft bedarfsgerecht an das Hinterrad zu übertragen und die Motordrehzahl in ein passendes Drehmoment für die jeweilige Fahrsituation umzuwandeln. Im Gegensatz zu vielen Autogetrieben sind Motorradgetriebe in der Regel sequentielle Schaltgetriebe.
Funktionsweise des Motorradgetriebes

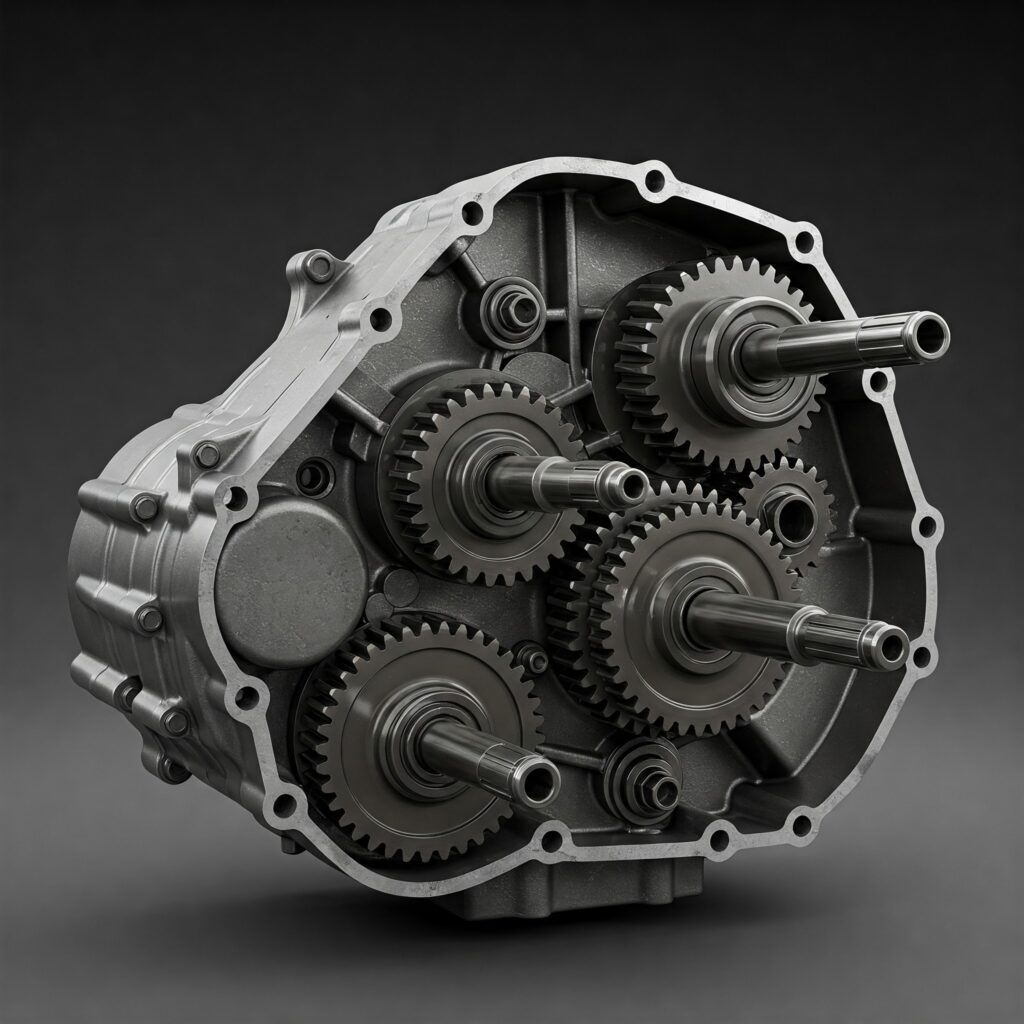

Ein typisches Motorradgetriebe besteht aus mehreren Zahnradpaaren, die auf parallel angeordneten Wellen gelagert sind: der Eingangswelle (auch Vorgelegewelle genannt), die direkt oder über die Kupplung mit der Kurbelwelle des Motors verbunden ist, und der Ausgangswelle, die das Drehmoment an das Kettenritzel oder den Kardanantrieb weitergibt.
Die Zahnräder auf den Wellen sind entweder fest mit der Welle verbunden oder drehbar auf ihr gelagert (sogenannte Losräder). Der Gangwechsel erfolgt über verschiebbare Schaltmuffen oder Schaltklauen, die von Schaltgabeln betätigt werden. Diese Schaltgabeln wiederum werden von einer Schaltwalze bewegt, die über den Schalthebel vom Fahrer gedreht wird.
Beim Einlegen eines Gangs verschiebt die Schaltwalze über die Schaltgabel(n) eine Schaltklaue oder -muffe axial auf einer Welle. Diese verbindet dann ein Losrad formschlüssig mit der Welle, auf der es gelagert ist, oder sie verbindet zwei Zahnräder miteinander. Dadurch entsteht ein Kraftschluss zwischen der Eingangswelle und der Ausgangswelle über ein bestimmtes Zahnradpaar. Das Übersetzungsverhältnis dieses Zahnradpaares bestimmt den eingelegten Gang und somit das Verhältnis von Eingangs- zu Ausgangsdrehzahl und Drehmoment.
Niedrigere Gänge (erste Gänge) nutzen Zahnradpaare mit einer großen Übersetzung (kleines Antriebszahnrad auf der Eingangswelle, großes Abtriebszahnrad auf der Ausgangswelle), um ein hohes Drehmoment für das Anfahren und niedrige Geschwindigkeiten bereitzustellen. Höhere Gänge verwenden kleinere Übersetzungen für höhere Geschwindigkeiten bei geringerer Motordrehzahl.
Die Kupplung, meist eine Mehrscheiben-Ölbadkupplung, sitzt zwischen Motor und Getriebe-Eingangswelle. Sie ermöglicht das Trennen und Verbinden des Kraftflusses, was für den Gangwechsel und das Anfahren notwendig ist.
Fehlererkennung am Motorradgetriebe
Probleme am Motorradgetriebe können sich durch verschiedene Anzeichen bemerkbar machen. Eine frühzeitige Erkennung kann teure Folgeschäden vermeiden. Achten Sie auf folgende Symptome:
- Ungewöhnliche Geräusche: Schleifende, ratternde, klopfende oder heulende Geräusche aus dem Getriebebereich können auf verschlissene Zahnräder, Lager oder Schaltklauen hindeuten. Ein lautes Klacken beim Einlegen des ersten Gangs ist bis zu einem gewissen Grad normal, aber übermäßige Geräuschentwicklung ist ein Warnsignal.
- Schwierigkeiten beim Gangwechsel: Wenn sich Gänge schwer einlegen lassen, hängen bleiben oder ungewollt herausspringen (insbesondere unter Last), kann dies auf Probleme mit der Schaltmechanik (Schaltwalze, Schaltgabeln), beschädigte Schaltklauen oder verschlissene Zahnradverzahnungen zurückzuführen sein.
- Gänge springen heraus: Besonders gefährlich ist es, wenn Gänge während der Fahrt, insbesondere unter Last oder im Schiebebetrieb, von selbst herausspringen. Dies deutet oft auf verschlissene oder unterschnittene Schaltklauen oder beschädigte Zahnräder hin.
- Verändertes Schaltgefühl: Ein unpräzises oder „schwammiges“ Schaltgefühl kann auf ausgeschlagene Lager in der Schaltmimik oder verschlissene Bauteile hinweisen.
- Ölverlust: Tropfen oder Pfützen von Öl unter dem Motorrad im Bereich des Getriebes deuten auf undichte Dichtungen (z. B. am Schalthebel, an den Wellen oder Gehäusedichtungen) hin. Getriebeöl hat oft einen charakteristischen, manchmal verbrannten Geruch und kann bei fortgeschrittenem Verschleiß Metallpartikel enthalten.
- Rutschende Kupplung: Obwohl die Kupplung streng genommen nicht Teil des Getriebes ist, beeinflusst ihr Zustand die Funktion des gesamten Antriebsstrangs. Eine rutschende Kupplung, die sich durch hochdrehenden Motor bei ausbleibendem Vortrieb bemerkbar macht, kann auch fälschlicherweise als Getriebeproblem interpretiert werden.
Bei Auftreten eines oder mehrerer dieser Symptome ist es ratsam, umgehend eine Fachwerkstatt aufzusuchen. Ignorieren von Getriebeproblemen kann zu schweren Schäden und kostspieligen Reparaturen führen. Eine regelmäßige Wartung und der vorgeschriebene Wechsel des Getriebeöls sind entscheidend für die Langlebigkeit des Motorradgetriebes.
Motorradgetriebe-Explorer
Einführung
Motorradgetriebe verwenden ein cleveres System aus Zahnrädern, Wellen und Schaltmechanismen, um die Kraft effizient vom Motor auf die Räder zu übertragen. Diese App bietet ein vereinfachtes, interaktives Modell, um Ihnen die Grundprinzipien zu erklären.
Kernmechanik
Die App verfügt über ein vereinfachtes Modell eines Konstant-Eingriff-Motorradgetriebes (constant-mesh). Das Modell enthält folgende Komponenten:
- Eingangswelle: Mit dem Motor verbunden (hier oben dargestellt).
- Ausgangswelle: Mit dem Hinterrad verbunden (hier unten dargestellt).
- Zahnräder: Unterschiedlicher Größe auf Eingangs- und Ausgangswelle. Einige sind fest mit ihrer Welle verbunden, andere rotieren frei, bis sie durch Klauenkupplungen verbunden werden.
- Schaltwalze: Ein rotierender Zylinder mit Nuten, der die Schaltgabeln steuert.
- Schaltgabeln: Hebel, die Klauenkupplungen bewegen, um Gänge einzulegen.
- Klauenkupplungen: Verbindungselemente, die ein frei drehendes Zahnrad mit seiner Welle verrasten.
Interaktivität
Wählen Sie einen Gang aus, um die Animation zu starten:
Informationsanzeige
Aktueller Gang: Neutral
Übersetzungsverhältnis (Eingang : Ausgang): N/A
Lernziele
Nach der Nutzung dieser App sollten Sie in der Lage sein:
- Die Hauptkomponenten eines Motorradgetriebes zu identifizieren.
- Zu erklären, wie Schaltwalze, Schaltgabeln und Klauenkupplungen zusammenarbeiten, um einen Gang auszuwählen.
- Zu beschreiben, wie unterschiedliche Übersetzungsverhältnisse die Geschwindigkeit (und das Drehmoment) der Ausgangswelle beeinflussen.
Optionale Funktionen (nicht implementiert)
- Fügen Sie einen Kupplungsmechanismus hinzu, um das Ein- und Auskuppeln zu simulieren.
- Integrieren Sie einen Rückwärtsgang.
- Erstellen Sie ein detaillierteres und realistischeres Modell eines Motorradgetriebes.
