Elektronische Einspritzung am Motorrad
Aufbau verstehen. Gemischregelung nachvollziehen. Fehler systematisch eingrenzen.
Für Ausbildung, Prüfung und Werkstatt · ca. 10 Minuten Lesezeit

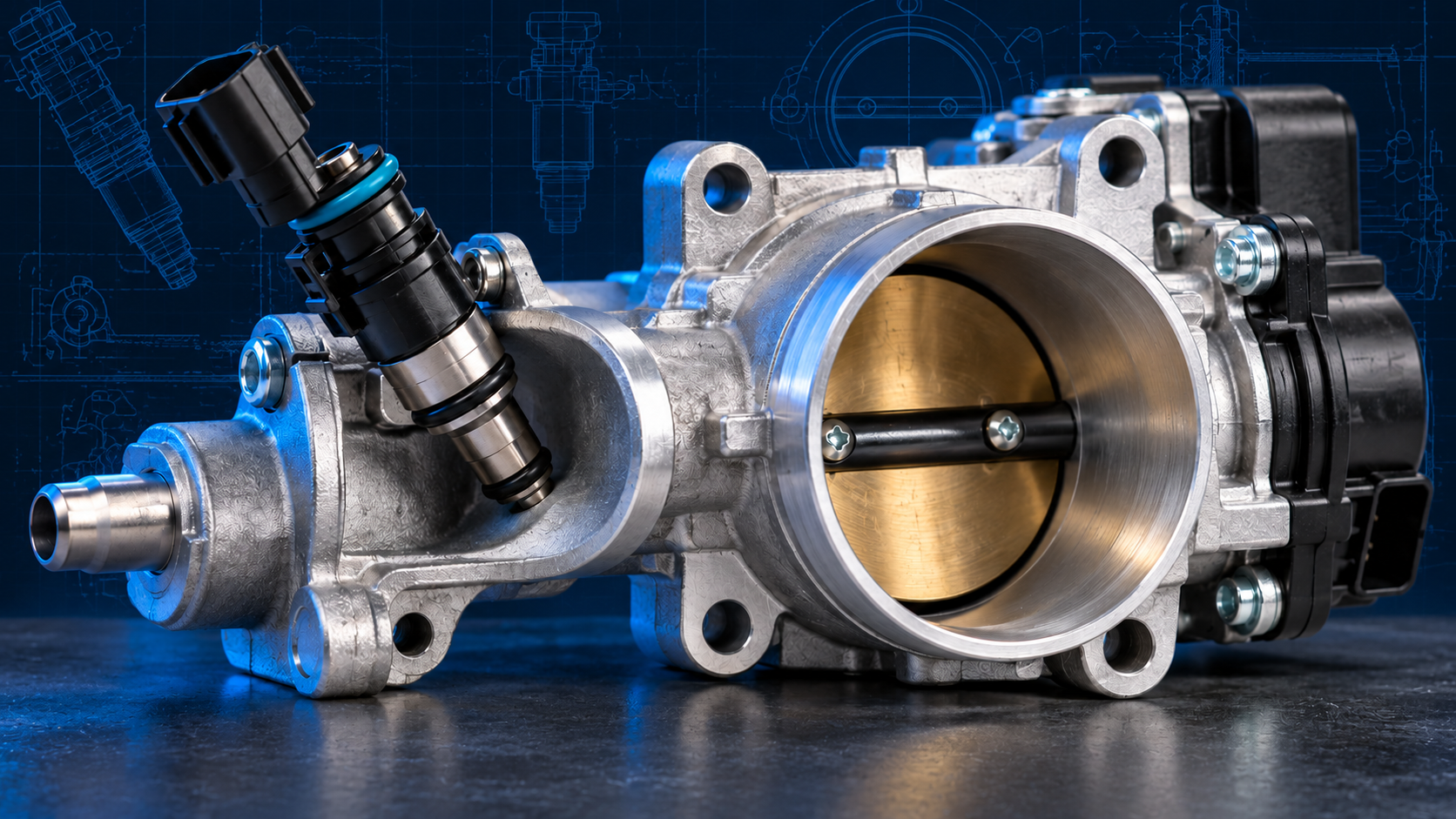

Die elektronische Einspritzung dosiert Kraftstoff passend zum Betriebszustand. Bei der hier behandelten Saugrohreinspritzung gelangt er vor das Einlassventil. Das Steuergerät berechnet die Ansteuerung aus Drehzahl, Last und weiteren Messgrößen.
1. Aufbau – drei Bereiche arbeiten zusammen
Kraftstoffversorgung
Tank, Ansaugsieb, elektrische Pumpe, Filter, Leitungen und Druckregelung versorgen das Einspritzventil. Rücklauflose Systeme regeln den Druck häufig im Tankmodul.
Luft und Sensoren
Luftfilter und Drosselklappe bestimmen den Luftweg. Je nach System erfassen Saugrohrdrucksensor (MAP), Drosselklappensensor und Temperaturfühler den Betriebszustand.
Steuergerät und Aktoren
Das Motorsteuergerät verarbeitet Signale und steuert Einspritzventile sowie weitere Aktoren. Kurbelwellen- und gegebenenfalls Nockenwellensignale liefern Drehzahl und Position.
Kraftstoffweg: Tank → Pumpe → Filter → Einspritzventil → Ansaugkanal. Die genaue Anordnung von Filter und Regler ist modellabhängig.
2. Funktion – wie wird die Menge bestimmt?
- Betriebszustand erfassen: Das Steuergerät ermittelt die Last beispielsweise aus Saugrohrdruck, Drehzahl und Temperatur.
- Grundmenge berechnen: Kennfelder liefern den Ausgangswert.
- Korrekturen berücksichtigen: Kaltstart, Warmlauf, Lastwechsel und Bordspannung beeinflussen die Ansteuerung.
- Ventil öffnen: Eine Magnetspule öffnet das Ventil für die berechnete Zeit. Bei gleichem Druck und Ventil bedeutet längere wirksame Öffnungszeit mehr Kraftstoff.
- Nachregeln: Bei aktiver Lambdaregelung wird die Dosierung anhand der Abgasrückmeldung angepasst.
Unterschied zum Vergaser
Beim Vergaser dosieren Druckunterschiede und Düsen den Kraftstoff. Bei der Einspritzung übernimmt das elektrisch angesteuerte Ventil diese Aufgabe. Beide benötigen einen dichten Ansaugtrakt, korrekte Kraftstoffversorgung und einen mechanisch gesunden Motor.
3. Lambda-Regelung verstehen
Lambda (λ) ist das Verhältnis der tatsächlich zugeführten Luft zur theoretisch erforderlichen Luft. λ = 1: stöchiometrisch. λ < 1: fett. λ > 1: mager. Für herkömmliches Benzin werden ungefähr 14,7 kg Luft zu 1 kg Kraftstoff genannt; die Kraftstoffzusammensetzung verändert diesen Wert.
Closed Loop
Das Steuergerät nutzt die Rückmeldung der betriebsbereiten Lambdasonde zur Gemischkorrektur. Geregelter Bereich und Zielwerte sind fahrzeugspezifisch.
Open Loop
Die Dosierung erfolgt ohne aktive Lambda-Rückkopplung, etwa in bestimmten Start- oder Lastzuständen. Die jeweilige Software bestimmt, wann dies geschieht.
Eine Sprungsonde zeigt vor allem den Übergang um λ = 1. Eine Breitbandsonde erfasst einen größeren Bereich und benötigt passende Auswerteelektronik. Beide dürfen nicht nach denselben Signalspannungsvorgaben beurteilt werden.
Diagnosefalle: Abgasundichtigkeiten und Verbrennungsaussetzer können zusätzlichen Sauerstoff im Abgas verursachen. Ein Magerhinweis beweist deshalb keinen Kraftstoffmangel.
4. Technische Daten und Messwerte
| Prüfgröße | Richtig beurteilen |
|---|---|
| Kraftstoffdruck | Sollwert, Messanschluss und Betriebszustand aus dem Werkstatthandbuch übernehmen. Auch beim Auftreten des Fehlers messen. |
| Sensorversorgung | Viele Sensoren nutzen eine 5-V-Referenz. Pinbelegung und erlaubte Toleranz zuerst prüfen. |
| Injektorwiderstand | Spannungsfrei und getrennt nach Herstellervorgabe messen. Kein universeller Sollwiderstand für alle Ventile. |
| Einspritzsignal | Impulsdauer und Verlauf mit geeignetem Oszilloskop prüfen. Das Multimeter zeigt kurze Impulse nicht zuverlässig. |
| Live-Daten | Bei kaltem Motor Temperaturwerte mit der Umgebung vergleichen. Drosselklappen- und Druckwerte auf Plausibilität prüfen. |
5. Typische Fehlerbilder
| Symptom | Mögliche Ursachen | Erste Prüfung |
|---|---|---|
| Starter dreht, Motor startet nicht | Fehlende Freigabe, Drehzahlsignal, Druckmangel, Versorgungsausfall | Fehlerspeicher, Startdrehzahl, Batterie und Kraftstoffdruck |
| Unruhiger Leerlauf | Falschluft, Drosselklappenverschmutzung, Zündaussetzer, Ventilspiel | Sichtprüfung, sichere Dichtheitsprüfung, Messwerte vergleichen |
| Ruckeln unter Last | Fördermengenproblem, Filter, Zündung, Kontaktfehler | Druck und Versorgung im Fehlerzustand |
| Hoher Verbrauch | Unplausible Temperatur, undichtes Ventil, falsche Regelkorrektur | Temperatur, Regelstatus und Dichtheit |
6. Diagnose in sechs Schritten
- Beanstandung erfassen: Kalt oder warm? Bei Last? Nach welcher Reparatur? Fehler möglichst reproduzieren.
- Grundlagen prüfen: Kraftstoffqualität, Batterie beim Starten, Sicherungen, Massepunkte, Stecker, Ansaugschläuche und mechanischen Zustand beurteilen.
- Diagnosegerät nutzen: Fehlercodes und Umgebungsdaten vor dem Löschen sichern. Ein Code beschreibt einen überwachten Fehlerbereich und beweist keinen Bauteildefekt.
- Versorgung messen: Passenden Adapter und kraftstoffgeeignetes Manometer verwenden. Druck und gegebenenfalls Fördermenge nach Handbuch prüfen. Pumpengeräusch allein reicht nicht.
- Elektrik prüfen: Versorgung, Masse und Ansteuerung nach Schaltplan messen. Geeignete Adapter verwenden, Kontakte nicht aufweiten und ECU-Ausgänge nicht mit ungeeigneten Prüflampen belasten.
- Reparatur bestätigen: Ursache beheben, vorgeschriebene Lernverfahren durchführen, ursprünglichen Fehlerzustand erneut prüfen. Dichtheit und Fehlerspeicher abschließend kontrollieren.
7. Praxisfall: Pumpe hörbar, Motor startet nicht
Der Starter dreht und die Pumpe läuft kurz an. Jetzt entscheidet die Messung:
- Startspannung und Drehzahlsignal prüfen. Ohne erkannte Motordrehzahl kann die Einspritzfreigabe fehlen.
- Druck messen. Unter Sollwert? Pumpenversorgung, Filter, Schläuche und Regler untersuchen.
- Druck korrekt? Injektorversorgung und Impuls prüfen. Fehlt die Ansteuerung, Freigabebedingungen, Leitungen und Eingangssignale untersuchen.
- Druck und Ansteuerung vorhanden? Fachgerechte Durchfluss-/Dichtheitsprüfung sowie Zündung, Kompression und Steuerzeiten prüfen.
Ergebnis: Erst das Messergebnis legt den nächsten Diagnosezweig fest.
8. Wartung und Pflege
- Luft- und Kraftstofffilter nach Wartungsplan ersetzen.
- Ansaugstutzen, Unterdruckleitungen und Kontakte kontrollieren.
- Drosselklappen nur nach Herstellervorgabe reinigen; elektronische Klappen nicht gewaltsam bewegen.
- Werksseitige Anschlagschrauben nicht zur Leerlaufeinstellung verstellen.
- Synchronisation und Adaption nur durchführen, wenn für das Modell vorgesehen.
- Injektordichtungen nach Vorgabe ersetzen und anschließend die Dichtheit prüfen.
9. Prüfungswissen – Lösungen aufklappen
Was bedeutet λ > 1?
Luftüberschuss gegenüber dem stöchiometrischen Verhältnis: Das Gemisch ist mager.
Warum benötigt der Kaltstart oft mehr Kraftstoff?
Kraftstoff verdampft an kalten Bauteilen schlechter und kann sich an Wänden niederschlagen. Das Steuergerät passt die Dosierung an.
Warum reicht das Pumpengeräusch nicht?
Eine laufende Pumpe kann zu wenig Druck oder Fördermenge liefern. Erst die Messung zeigt, ob die Vorgaben erfüllt sind.
Warum bedeutet ein Fehlercode nicht automatisch Teiletausch?
Auch Leitungen, Versorgung, Masse, Undichtigkeiten und andere Betriebsprobleme können den Fehler auslösen.
Ist Einspritzzeit gleich Kraftstoffmenge?
Nein. Zusätzlich zählen Druckdifferenz, Ventildurchfluss und Öffnungsverhalten. Gleiche elektrische Ansteuerung garantiert bei einem defekten System keine gleiche Menge.
Weiterlernen
Sensoren · Zündanlage · Vergaser · Fehler systematisch finden
Systemüberblick: Bosch Mobility – Motormanagementsysteme für Zweiräder. Modellbezogene Sollwerte, Pinbelegungen und Abläufe dem jeweiligen Werkstatthandbuch entnehmen. Stand: Oktober 2026. Mitwirkend: Digitale Assistenz MotoTechLab.
